步進電機驅動器DM432C
|
- 主要特點
-

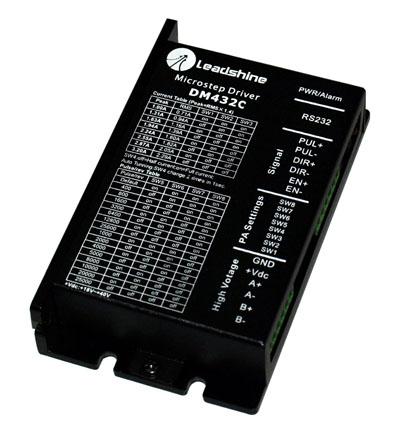

步進電機驅動器DM432C
產品概述
DM432C是雷賽公司新推出的數字式步進電機驅動器，采用最新32位DSP技術，用戶可以設置256內的任意細分以及額定電流內的任意電流值，能夠滿足大多數場合的應用需要。由于采用低速/中速抗共振技術、內置微細分技術，即使在低細分的條件下，也能夠達到高細分的效果,低中高速運行都很平穩，噪音超小。驅動器內部集成了參數自動整定功能，能夠針對不同電機自動生成最優運行參數，最大限度發揮電機的性能。
通過PC機軟件ProTuner軟件或STU調試器設置脈沖上升沿或下降沿觸發有效；還可以設置單脈沖模式或雙脈沖模式。雙脈沖模式時，另一端的信號必須保持在高電平或懸空。
主要應用領域
適合各種中小型自動化設備和儀器，例如：打標機、雕刻機、切割機、激光照排、醫療、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高平穩性、高精度的設備中應用效果特佳。
驅動器功能說明
| 驅動器功能 |
操作說明
|
|
微步細分?jǐn)?shù)設定
|
由SW5－SW8四個撥碼開關來設定驅動器微步細分?jǐn)?shù)，其共有15檔微步細分。用戶設定微步細分時，應先停止驅動器運行。具體微步細分?jǐn)?shù)的設定，請驅動器面版圖說明。
|
|
輸出電流設定
|
由 SW1－SW3 三個撥碼開關來設定驅動器輸出電流，其輸出電流共有8檔。具體輸出電流的設定，請驅動器面版圖說明。
|
|
自動半流功能
|
用戶可通過SW4來設定驅動器的自動半流功能。off表示靜態電流設為動態電流的一半，on表示靜態電流與動態電流相同。一般用途中應將 SW4 設成 off，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約0.4秒左右電流自動減至一半左右（實際值的60％），發熱量理論上減至36％。
|
|
信號接口
|
PUL＋和 PUL－為控制脈沖信號正端和負端；DIR＋和DIR－為方向信號正端和負端；ENA＋和 ENA－為使能信號的正端和負端。
|
|
電機接口
|
A＋和 A－接步進電機A相繞組的正負端；B＋和B－接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。
|
|
電源接口
|
采用直流電源供電，工作電壓范圍建議為18－40VDC，電源功率大于100W。
|
|
指示燈
|
驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮；紅燈為故障指示燈，當出現過壓、過流故障時，故障燈常亮。故障清除后，紅燈滅。當驅動器出現故障時，只有重新上電和重新使能才能清除故障。
|
|
安裝說明
|
驅動器的外形尺寸為：116×69.2×26.5mm，安裝孔距為109mm。既可以臥式和立式安裝，建議采用立式安裝。安裝時，應使其緊貼在金屬機柜上以利于散熱。
|
參數設定
DM432C驅動器采用八位撥碼開關設定細分精度、動態電流和半流/全流。詳細描述如下：
工作電流設定
| 輸出峰值電流 |
輸出參考電流
|
SW1
|
SW2
|
SW3
|
|
Default
|
on
|
on
|
on
|
|
1.31A
|
0.94 A
|
off
|
on
|
on
|
|
1.63A
|
1.16A
|
on
|
off
|
on
|
|
1.94A
|
1.39A
|
off
|
off
|
on
|
|
2.24A
|
1.6A
|
on
|
on
|
off
|
|
2.55A
|
1.82 A
|
off
|
on
|
off
|
|
2.87A
|
2.05 A
|
on
|
off
|
off
|
|
3.2A
|
2.29A
|
off
|
off
|
off
|
微步細分設定
步數/轉 |
SW5
|
SW6
|
SW7
|
SW8
|
|
Default
|
on
|
on
|
on
|
on
|
|
400
|
off
|
on
|
on
|
on
|
|
800
|
on
|
off
|
on
|
on
|
|
1600
|
off
|
off
|
on
|
on
|
|
3200
|
on
|
on
|
off
|
on
|
|
6400
|
off
|
on
|
off
|
on
|
|
12800
|
on
|
off
|
off
|
on
|
|
25600
|
off
|
off
|
off
|
on
|
|
51200
|
on
|
on
|
on
|
off
|
|
1000
|
off
|
on
|
on
|
off
|
|
2000
|
on
|
off
|
on
|
off
|
|
4000
|
off
|
off
|
on
|
off
|
|
5000
|
on
|
on
|
off
|
off
|
|
8000
|
off
|
on
|
off
|
off
|
|
10000
|
on
|
off
|
off
|
off
|
|
20000
|
off
|
off
|
off
|
off
|
安裝尺寸
|
|
